Устройство грунтосмесительной установки (ГСУ)

Для предотвращения образования сводов и зависания влажных или трудносыпучих материалов бункеры оснащаются площадочными вибраторами OLI, установленными на подвижных монтажных пластинах. Такое решение обеспечивает бесперебойную подачу материалов и стабильную работу установки даже при неблагоприятных условиях.

По запросу заказчика агрегат питания комплектуется датчиками уровня OMRON, системой сигнализации заполнения и защитными крышками с ручным или электрическим приводом. Это позволяет своевременно контролировать запас материалов, предотвращать простои оборудования и повышать безопасность эксплуатации.

Ленточные питатели с частотно-регулируемыми приводами обеспечивают плавное изменение производительности каждого бункера и точное соблюдение заданной рецептуры. Автоматическое управление подачей материалов гарантирует стабильную работу установки и получение однородной смеси независимо от производительности.

Весовые дозаторы на тензометрических датчиках Mettler Toledo обеспечивают точное измерение массы цемента и стабильное соблюдение рецептуры при любой производительности установки. Это позволяет получать смеси с прогнозируемыми физико-механическими характеристиками.

Промежуточный накопительный бункер предотвращает образование сводов и зависание цемента, обеспечивая его непрерывную и равномерную подачу в двухвальный смеситель. Такое решение повышает стабильность работы установки и исключает резкие колебания расхода вяжущего.

Работа системы полностью интегрирована с автоматизированной системой управления, что позволяет в режиме реального времени контролировать процесс дозирования, исключать отклонения от рецептуры и обеспечивать стабильное качество готовой смеси.

Современный электромагнитный расходомер и система автоматического регулирования обеспечивают непрерывный контроль расхода воды и точное соблюдение заданной рецептуры независимо от производительности установки.

Насосное оборудование оснащается частотно-регулируемым приводом, который автоматически изменяет производительность насоса в зависимости от текущей потребности. Это обеспечивает стабильную подачу воды, исключает перепады давления и гарантирует равномерное увлажнение смеси на всех режимах работы.

Все элементы системы рассчитаны на длительную эксплуатацию в условиях интенсивной работы дорожно-строительных предприятий. Применение качественных комплектующих обеспечивает надежность оборудования, снижает вероятность отказов и минимизирует эксплуатационные расходы.

Современная система управления и приборы контроля расхода обеспечивают точную подачу битумной эмульсии в соответствии с заданной рецептурой, что позволяет получать однородные смеси со стабильными физико-механическими характеристиками.

Подача битумной эмульсии регулируется автоматически и синхронизируется с производительностью грунтосмесительной установки. Это исключает влияние человеческого фактора, обеспечивает стабильность технологического процесса и сокращает расход вяжущего.

Насосное оборудование, регулирующая арматура и трубопроводы рассчитаны на длительную эксплуатацию в условиях интенсивного производства. Продуманная конструкция узла обеспечивает надежную работу системы и упрощает техническое обслуживание.

Длина смесительной камеры увеличена на 5% по сравнению с предыдущей конструкцией. Благодаря этому материал находится в рабочей зоне дольше, что позволяет увеличить время интенсивного перемешивания без снижения производительности установки.

Повышенная кратность перемешивания обеспечивает более равномерное распределение вяжущих по всему объему смеси, снижает вероятность образования непромешанных участков и гарантирует стабильное качество готовой продукции.

Смеситель оснащен валами круглого сечения, которые значительно снижают вероятность налипания материала и образования наростов. Свободное прохождение смеси через рабочую камеру облегчает очистку оборудования, уменьшает износ рабочих органов и способствует стабильной работе установки даже при переработке влажных материалов.

Рабочие лопасти устанавливаются с использованием соединения «шип–паз», обеспечивающего точное позиционирование каждого элемента, высокую жесткость конструкции и устойчивость к динамическим нагрузкам.

В процессе эксплуатации внутренняя поверхность смесительной камеры покрывается тонким слоем перерабатываемого материала, который выполняет функцию естественной защитной футеровки. Это снижает прямой контакт металлических поверхностей с абразивными частицами, уменьшает интенсивность износа корпуса смесителя и увеличивает срок его службы.

Накопительный бункер служит буферной емкостью между смесителем и автомобильным транспортом, позволяя грунтосмесительной установке продолжать выпуск смеси даже при временных задержках подачи самосвалов. Это снижает вероятность простоев оборудования и повышает общую производительность комплекса.

Конструкция бункера обеспечивает свободную загрузку готовой смеси непосредственно в кузов автомобиля без применения дополнительного перегрузочного оборудования. Это сокращает время загрузки транспорта и повышает эффективность организации работ на объекте.

Бункер изготовлен из высокопрочной стали и рассчитан на длительную эксплуатацию в условиях интенсивных производственных нагрузок. Усиленная металлоконструкция обладает высокой устойчивостью к динамическим воздействиям и абразивному износу, обеспечивая длительный срок службы оборудования.

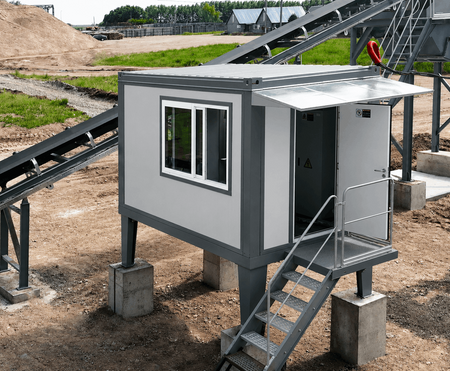

Эффективная тепло- и шумоизоляция снижает уровень внешнего шума и защищает оператора от воздействия неблагоприятных погодных условий, обеспечивая комфортную работу при любых климатических условиях.

Панорамное остекление позволяет контролировать работу основных агрегатов, процесс загрузки материалов и отгрузки готовой смеси, повышая безопасность и оперативность управления производством.

Размещение операторской и электроаппаратной в едином блоке упрощает монтаж, сокращает длину кабельных трасс и обеспечивает быстрый доступ к оборудованию при проведении технического обслуживания.

Система автоматически управляет всеми этапами технологического процесса — от дозирования компонентов и приготовления смеси до выгрузки готовой продукции. Это исключает влияние человеческого фактора, повышает точность соблюдения рецептуры и обеспечивает стабильное качество выпускаемой смеси.

SCADA позволяет создавать, редактировать и хранить неограниченное количество рецептур с возможностью быстрого переключения между ними. Все параметры производственного процесса сохраняются в памяти системы и могут использоваться повторно без дополнительной настройки оборудования.

Система автоматически ведет архив производственных данных, формирует эксплуатационные ведомости и отчеты, фиксирует расход цемента, воды, битумной эмульсии и минеральных материалов, а также предоставляет инструменты для анализа эффективности работы грунтосмесительной установки.
